導軌寬度：800mm
加工工件長度：3-10米
加工工件重量：5T

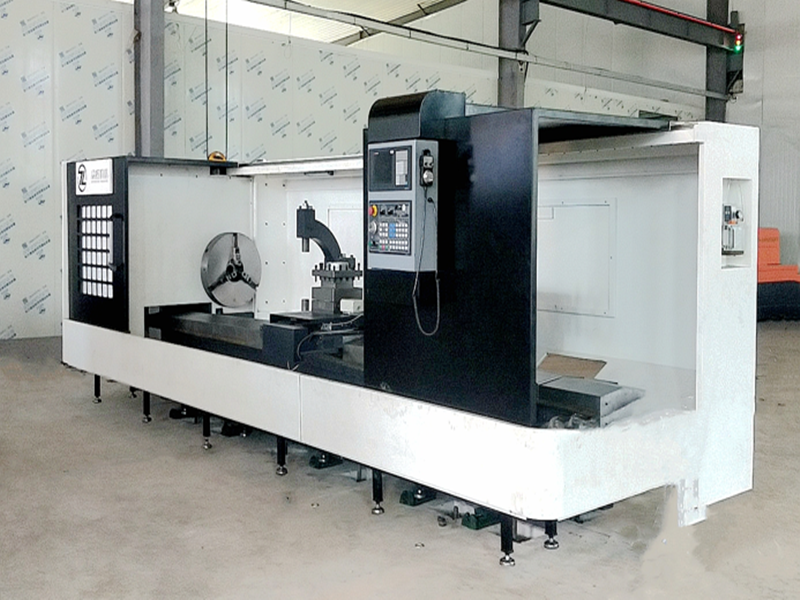

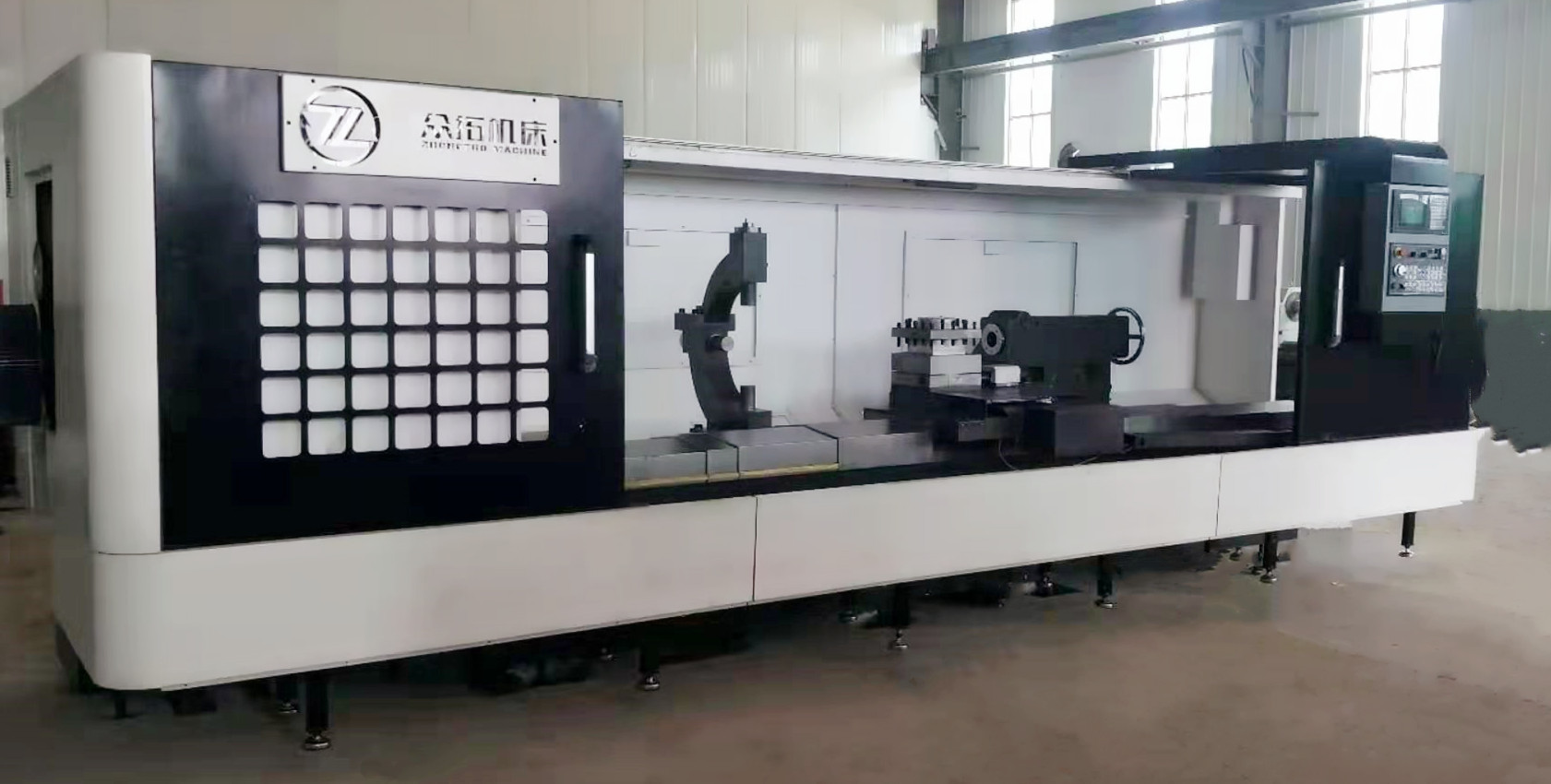

CK8450三導軌系列數控軋輥車床機床結構先進可靠、技術成熟，具有良好的外觀，完善、可靠的安全防護裝置。選材合理，制造精良，性能優異，精度保持期長，適用于長期、連續、大負荷加工；機床具有良好的靜、動、熱剛度，運行控制穩定可靠，操作界面簡潔、流暢、美觀，維修方便。
適用高速鋼，碳化鎢或硬質合金刀具對鑄鐵件、鋼件及有色金屬件的圓柱表面、外曲線表面、錐面、切槽、各種孔型型面的車削加工和修復加工。
該機床是我公司在多年生產重型臥式車床經驗的基礎上，根據加工工件的自身特點自主開發的軋輥車床。有以下特點：
1、床身大拖板導軌采用3+1矩形定位導軌，導軌面采用高頻淬火。
2、機床主傳動由30KW伺服電機拖動，主軸可在1～200r／min范圍內無級調速，主軸前后軸承采用高精度雙列滾柱軸承，剛性好、回轉精度高且調整、維修方便。
3、該機床配置KND1000T數控系統，主傳動選用伺服電機拖動，縱向（Z軸）與橫向（X軸）為滾珠絲杠傳動。
4、刀架縱、橫向運動均由交流伺服電機驅動。
工件最大加工直徑 | Φ500mm |
工件長度 | 3000mm～10000mm |
主軸轉速 | 2rpm～200rpm伺服無極變速 |
主軸中心高 | 1030mm |
主軸電機功率 | 30KW |
Z軸電機功率 | 3.2KW |
X軸電機功率 | 2.1KW |
Z軸進給速度范圍 | 1～3000mm/min |
X軸進給速度范圍 | 1～3000mm/min |
主軸中心至導軌的距離 | 400mm |
主軸頂尖至尾座頂尖的距離 | 2500mm |
主軸中心至拖板的距離 | 205mm |
主軸端部卡盤直徑 | Φ500 |
主軸頂尖 | 莫氏6號 |
尾座頂尖 | 莫氏6號 |
尾座頂尖的承重 | 3500Kg |
尾座套筒行程 | 200mm |
精車外圓表面粗糙度 | ≤Ra0.8μm |
精車外圓圓度 | ≤0.01 mm |
縱、橫向移動最小單位 | 0.001 mm |
X軸滾珠絲桿公稱直徑 | Φ40 |
Z軸滾珠絲桿公稱直徑 | Φ63 |
定位精度A （X軸） 定位精度A （Z軸） | 0.012mm 0.045mm |
重復定位精度R （X軸） | 0.007mm |
重復定位精度R （Z軸） | 0.01mm |
反向差值B （X軸） | 0.006mm |
反向差值B （Z軸） | 0.012mm |
加工刀具的安裝尺寸 | 200*32*32mm |
機床尺寸（長*寬*高） | 5750*1850*1800 |
機床凈重 | 11000Kg |
機床配套件明細表
序號 | 名 稱 | 型 號 | 數量 | 用 途 | 制 造 廠 |
1 | 精密軸承 | 1 | 尾座主軸 | NSK | |
2 | 精密軸承 | 1 | 主軸 | NSK | |
3 | 數控系統 | KND2000T | 1 | 控制 | |
4 | 伺服電機 | 1 | X軸 | 西門子（中國）有限公司 | |
5 | 伺服電機 | 1 | Z軸 | 西門子（中國）有限公司 | |
6 | 伺服主電機 | 1 | 主軸 | 北京超同步科技有限公司 | |
7 | 主電機驅動器 | 1 | 主軸 | 北京超同步科技有限公司 | |
8 | 滾珠絲杠 | 2 | X軸 Y軸 | 臺灣銀泰科技有限公司 | |
9 | 開關，微斷，接觸器，接觸器，繼電器等電器元件 | 1 | 施耐德電器（中國）有限公司 | ||
10 | 接線端子 | 1 | 菲尼克斯（中國）投資有限公司 |
01 眾拓機床，質保一年。質保期內免費維修、零配件免費更換；
02 免費保養三年，每年免費清洗機床一次、為機床換油一次，清理油箱、齒輪箱等一次，檢測精度一次，使機床使用壽命更長；
03 24小時無間斷客服服務，如需上門服務100公里以內客戶12小時內專人到場服務，省外48小時內上門服務；
若現場無法排除故障，提供應急措施，確保正常工作；3個內如不能及時修復，酌情提供相應備機備件。
